电缆桥架，作为现代建筑电气、工业自动化、数据中心等领域不可或缺的电缆敷设与管理系统，其合理选择与应用直接关系到工程的安全性、可靠性、美观性和经济性。本文将系统阐述电缆桥架的主要分类及其在不同场景下的应用。
一、电缆桥架的主要分类
电缆桥架的分类标准多样，主要依据结构形式、材质、表面处理工艺等进行划分。
1. 按结构形式分类：
- 梯级式桥架： 其结构类似梯子，由侧边和横档组成。优点是通风散热性能极佳，便于电缆的敷设、维护和检修，是应用最广泛的类型之一。常用于电力电缆的敷设。

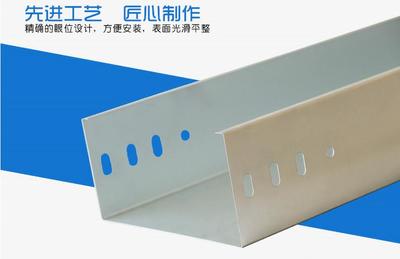

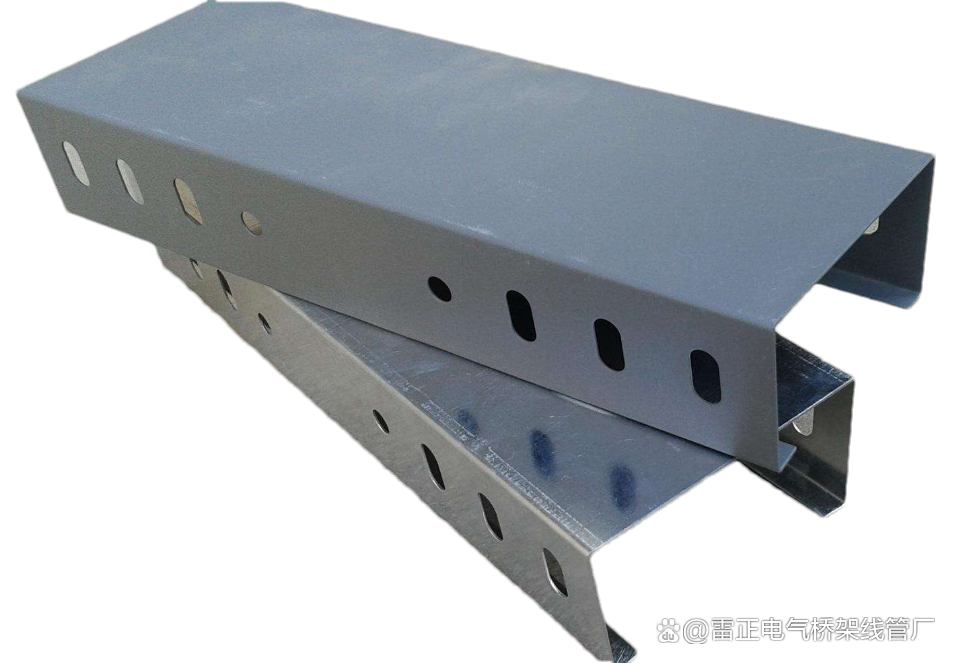

- 槽式桥架： 为全封闭的盒状结构。具有最佳的屏蔽保护性能，能有效防止灰尘、油污、水汽的侵入和电磁干扰，同时对敷设其中的电缆起到很好的保护作用。常用于通信电缆、计算机电缆、高灵敏度控制系统的电缆敷设，尤其在洁净车间、数据中心机房等环境要求较高的场所。
- 托盘式桥架： 底部为打孔的托盘，四周带有护边。它综合了梯级式的通风散热和槽式部分保护的特点，是应用非常普遍的一种形式。适用于石油、化工、轻工、电讯等多种场合的动力电缆和控制电缆敷设。
- 网格式桥架： 由高强度钢丝焊接而成的开放式网格结构。其特点是重量极轻、安装灵活快速、通风散热性最佳、易于维护和系统升级，并且外观现代美观。广泛应用于数据中心、办公建筑、食品医药等行业。
- 组合式桥架： 这是一种新型桥架，采用模块化设计，标准件可现场自由组合成所需规格。具有配置灵活、安装方便、型式新颖等优点。
2. 按材质分类：
- 钢制桥架： 包括优质冷轧/热轧钢板、不锈钢等。强度高，承载能力强，防腐性能取决于表面处理（如热浸镀锌、静电喷塑等）。不锈钢桥架防腐能力极佳，但成本较高。
- 铝合金桥架： 采用铝合金型材制作。重量轻、外形美观、防腐性能优异（自然形成氧化膜），且具有抗电磁干扰（用于屏蔽系统时）的优点。常用于腐蚀性环境或要求美观的场所。
- 玻璃钢桥架： 以合成树脂为粘合剂，玻璃纤维为增强材料复合而成。具有极强的耐腐蚀性、重量轻、绝缘性好、阻燃等特性，但承载能力相对较低。特别适用于化工、海洋等强腐蚀环境。
3. 按表面处理分类：
- 电镀锌： 成本较低，防腐能力一般，适用于普通干燥室内环境。
- 热浸镀锌： 防腐寿命长，适应室外及一般腐蚀环境，是钢制桥架最常用的防腐处理方式。
- 静电喷塑： 外观色彩可选择，美观且有一定防腐能力，多用于室内对美观有要求的场合。
- 阳极氧化（铝合金）： 增强铝合金表面硬度与耐蚀性。
二、电缆桥架按照应用场景选择
选择合适的电缆桥架，需要综合考虑敷设环境、电缆类型、承载要求、防火要求、电磁兼容性及成本预算。
- 工业厂房与车间： 动力电缆敷设首选梯级式或托盘式钢制桥架（热浸镀锌），以满足大跨距、重载荷和良好的通风散热需求。在有腐蚀性气体或液体的区域，可选用玻璃钢桥架或铝合金桥架。
- 数据中心与机房： 对线缆管理密度、散热、电磁屏蔽和灵活性要求极高。网格式桥架（铝合金或镀锌钢）因其开放性和灵活性成为主流选择，主干线槽则常使用槽式桥架以实现良好的屏蔽和保护。
- 商业楼宇与综合布线系统： 弱电系统（如网络、电话、安防）常采用槽式桥架或托盘式桥架，以保证线缆的整洁与安全。强电部分可使用梯级式。在吊顶内等隐蔽空间，也大量使用轻型桥架。
- 轨道交通与隧道： 环境可能潮湿、有振动，要求桥架防火、防腐蚀、抗震。常采用热浸镀锌钢制槽式桥架或防火桥架，并需考虑接地连续性。
- 石油化工等危险环境： 必须考虑防爆、防腐蚀要求。通常采用玻璃钢桥架或经过特殊防腐处理的钢制桥架，连接件需满足防爆标准。
- 户外场所： 必须选择防腐等级高的产品，如热浸镀锌钢制桥架、铝合金桥架或玻璃钢桥架，并考虑防雨雪和紫外线的能力。
三、
电缆桥架并非简单的“金属架子”，而是一个专业化的系统组件。正确的分类认知是选型的基础，而“按照应用”选择则是工程成败的关键。设计者和使用者应深入理解不同类别桥架的特性，紧密结合具体的工程环境、技术要求和成本约束，做出科学合理的选择，从而构建安全、高效、耐久且经济的电缆敷设通道，为整个电力或信息系统的稳定运行奠定坚实基础。
